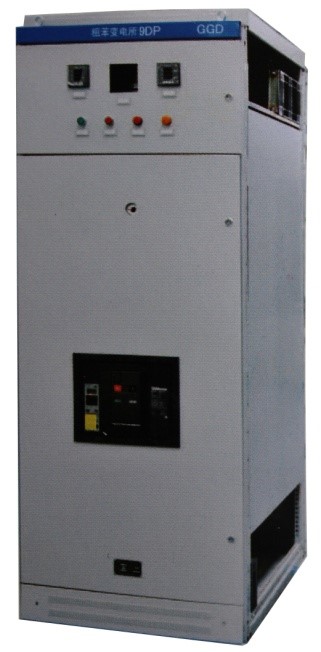

GGD型低压成套开关设备

GGD型低压成套开关设备

  概述

  适用于三相交流50、60Hz,额定电压1140V及以下,额定电流4000A及以下的配电系统,作为电能转换、分配及控制之用。广泛应用于发电厂、变电所、石油化工、冶金轧钢、轻工纺织及厂矿企业和高层建筑等场所。产品通过国家强制性产品认证(CCC认证),符合GB7251.1和JB/T9661标准,并经过长期的试运行考核。

  技术特点

  ★ 柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,零部件按模块原理设计,并有20模的安装孔,通用系数高;

  ★ 设计时充分考虑到柜体运行中的散热问题,柜体上下两端具有不同数量的散热孔,当柜体元件发热后,热量上升,通过上端槽孔排出,而冷风不断的由下槽孔补充进来,使密封的柜体自下而上形成一个自然通风道,达到散热目的;

  ★ 柜体面漆附着力好,质感好。整柜呈亚光色调,避免了炫目效应,给值班人员创造了较舒适的视觉环境;

  ★ 柜体顶盖在需要时可以拆除,便于现场主母线的安装和调整;

  ★ 采用黄金分割法的方法设计各部分的分割尺寸,使整柜美观大方,面目一新;

  ★ 柜体的防护等级为IP30,也可根据用户需求在IP20~IP40之间选择。

  主要技术参数

型    号

额定电压(V)

额定电流(A)

额定短时耐受电流(1s)(kA)

额定峰值耐受电流(kA)

GGD1

380

A

1000

30

63

B

600(630)

C

400

GGD2

380

A

1500(1600)

30

63

B

1000

C


GGD3

380

A

4000

80

176

B

2500

C

2000
