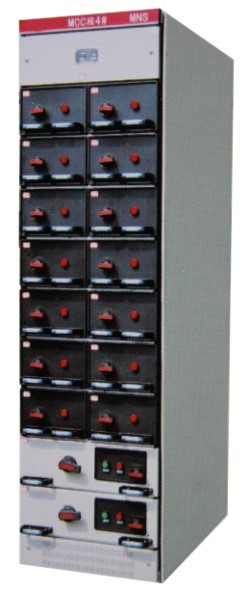

MNS型低压抽出式成套开关设备
概述
该产品是由模块化组件组装而成的组合型开关柜,适用于三相交流50~60Hz,额定电压660V及以下,额定电流4000A及以下的三相四线制及三相五线制电力系统。作为配电、电动机集中控制、无功功率补偿使用的低压成套配电装置,广泛应用于发电厂、变电所、石油化工、冶金、厂矿企业和高层建筑等动力配电中心和电动机控制中心。该产品符合国家标准GB7251、VDE660、IEC439等标准的规定。
主要特点
★ 设计紧凑:以较小的空间安装较多的功能单元;
★ 结构件通用性强、组装灵活。基本骨架由C型刚材组装而成,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要;
★ 各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠;
★ 采用标准模块设计:具有方便紧凑、结构通用性强、组装灵活方便、技术性能高、安全性好等特点;分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装;
★ 采用高强度阻燃型工程塑料组件,组件的材料能防止故障电弧,有效加强了防护安全性能。
主要技术参数
项 目 | 单 位 | 参 数 | |
额定工作电压 | V | 380,660 | |
额定绝缘电压 | V | 660,1000 | |
额定电流 | 水平母线 | A | ≤4000 |
垂直母线 | A | ≤1000 | |
控制电机***大容量 | kW | 320 | |
额定短时耐受电流(1s) | 水平母线 | kA | 80 |
垂直母线 | kA | 50 | |
额定峰值耐受电流 | 水平母线 | kA | 176 |
垂直母线 | kA | 105 | |
防护等级 | IP40 |
