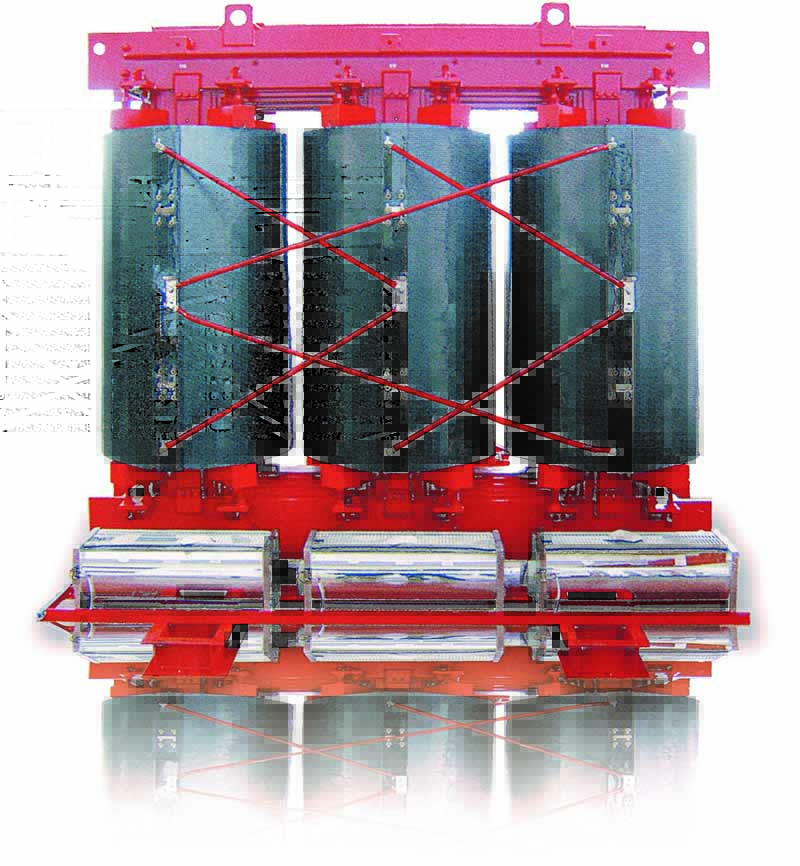

ZQSC系列干式牵引整流变压器
ZQSC干式牵引整流变压器是我公司为了满足市场需要,借鉴国外先进技术自行研制开发的产品。主要用在地铁机车牵引变电站中作为整流器的供电电源。将两台不同联结组标号的十二脉波整流变压器并联运行组成二十四脉波整流电路,以获得良好的整流电压。该产品已经通过国家变压器质量监督检测中心的各项型式试验和特殊试验,其技术性能达到国际同类产品先进水平。
牵引整流变压器为四线圈双***结构,并且网侧、阀侧绕组均真空薄绝缘一体式浇注。网侧绕组采用延边三角形接线分别移相±7.5°相位角,阀侧绕组采用d,y接法。两台变压器的阀侧绕组的线电压相量相差15°相位,经全波整流后并联运行,形成十二相二十四脉波的整流变电系统。具有结构新颖、体积小、输出直流平稳、干扰纹波小、噪音低等特点。
