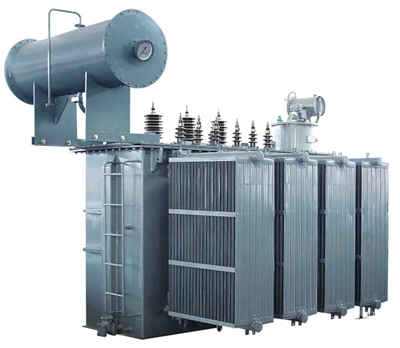

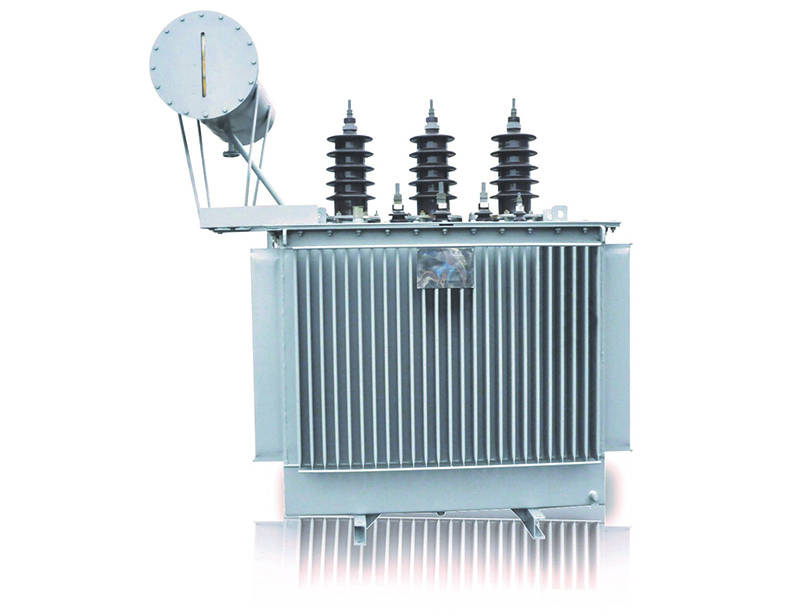

35kV油浸式变压器

35kV油浸式变压器

  产品特点:

  我公司生产的三相油浸式配电变压器,器身采用了新型绝缘结构,提高了抗短路能力;铁芯由高质量冷轧硅钢片制成;高压绕组均选用优质无氧铜线为材料,并采用多层圆筒式结构;所有紧固件均采用特殊防松处理。

  产品具有***率,低损耗的特点,可节省大量的电耗和运行费用,社会效益显著,是国家推广的高新技术产品。

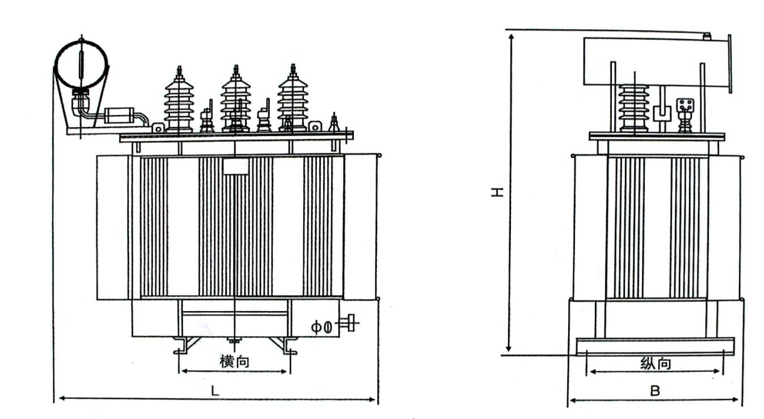

  外形尺寸及安装尺寸:

35kV级S11系列油浸式配电变压器技术参数

额定

容量

kVA

电压组合

联结组

标号

空载

损耗

(kW)

负载

损耗

(kW)

空载

电流

(%)

短路

阻抗

(%)

重量(kg)

外形尺寸

(长L×宽W×高H)

mm

轨距

(D)

mm

高压/

低压

kV

分接

范围

%

器身重

油重

总重

30

35/0.4

38.5/0.4

±2×2.5

±5

Dyn11

Yyn0

0.165

0.90

2.0

6.5

150

191

537

955×815×1715

550/550

50

0.160

1.20/1.14

1.3

208

219

651

1000×1070×1760

80

0.28

1.80

1.8

300

259

836

1065×830×1820

100

0.230

2.01/1.91

1.1

347

285

933

1095×835×1850

125

0.270

2.37/2.26

1.1

403

371

1112

1160×880×1900

160

0.280

2.82/2.68

1.0

484

406

1254

1200×1030×1935

200

0.340

3.32/3.16

1.0

555

437

1388

1215×1085×1975

660/660

250

0.400

3.95/3.76

0.95

648

484

1601

1880×1095×2050

315

0.480

4.75/4.53

0.95

729

515

1749

1900×1195×2090

400

0.580

5.74/5.47

0.85

860

565

1992

1960×1475×2140

820/820

500

0.680

6.91/6.58

0.85

1063

652

2383

2060×1495×2230

630

0.830

7.86

0.65

1251

737

2737

2100×1695×2310

800

0.980

9.40

0.65

1457

739

3101

1950×1525×2370

1000

1.15

11.5

0.65

1779

863

3722

2000×1555×2480

1250

1.40

13.9

0.60

1936

927

4124

2100×1835×2475

1070/1070

1600

1.69

16.6

0.60

2464

1078

4983

2150×2045×2635

2000

1.99

19.7

0.55

2822

1221

5631

2200×1895×2655

注1:对于额定容量为500kV·A及以下的变压器,表中斜线上方的负载损耗值适用于Dyn11联结组,斜线下方的负载损耗值适用于Yyn0联结组。

注2:上述表格中所列的外形尺寸仅供设计选型参考,***终尺寸以产品外形图为准;因公司技术改进,上述参数会有所变更,恕不另行通知,敬请谅解。



35kV级S11系列油浸式电力变压器技术参数

额定

容量

kVA

电压组合(kV)

联结组

标号

空载

损耗

(kW)

负载

损耗

(kW)

空载

电流

(%)

短路

阻抗

(%)

重量(kg)

外形尺寸

(长L×宽W×高H)

mm

轨距

(D)

mm

高压

低压

器身重

油重

总重

200

35

36.5

38.5

10.5

10

6

6.3

Yd11

0.43

3.30

1.55

6.5

610

365

1310

1240×1270×1680

660/660

250

0.52

3.96

1.4

670

370

1405

1290×1280×1680

315

0.61

4.77

1.4

825

440

1685

1300×1350×1840

400

0.75

5.76

1.3

920

530

1910

2020×920×1870

820/820

500

0.87

6.93

1.25

1110

610

2235

2150×1000×1920

630

1.05

8.30

1.05

1215

630

2420

2260×1060×1920

800

1.25

9.90

1.0

1540

750

3050

2330×1080×2010

1000

1.49

12.20

0.9

1795

835

3440

2390×1100×2060

1250

1.76

14.70

0.85

1960

900

3860

2450×1210×2090

1600

2.15

17.55

0.75

2275

1025

4540

2475×1230×2300

2000

2.61

19.35

0.75

2560

1050

4960

2380×2010×2300

2500

3.15

20.70

0.75

3390

1245

5730

2460×2150×2400

1070/1070

3150

3.87

24.30

0.7

7

3785

1500

7600

2550×2220×2420

4000

4.64

28.80

0.6

4690

1790

8500

2670×2390×2510

5000

5.50

33.00

0.6

5570

2015

9790

2870×2450×2750

6300

6.60

36.90

0.55

7.5

7380

2460

12620

3100×2580×2950

1475/1475

8000

Ynd11

9.00

40.50

0.55

8870

2650

14100

3250×2680×3150

10000

10.60

47.70

0.5

10020

2930

16500

3320×2720×3230

12500

12.60

56.70

0.5

8

12880

3710

19780

3410×2950×3410

16000

15.30

69.30

0.5

16120

4280

23950

3520×3180×3570

20000

18.10

83.70

0.5

18580

5230

29600

3730×3560×3990

25000

21.50

99.00

0.4

22970

6370

35350

4110×4120×4220

2040/2040

31500

25.70

119.00

0.4

27600

7740

41900

4760×4570×4390

注1:高压可提供±5%或±2×2.5%调压范围。


注2:上述表格中所列的外形尺寸仅供设计选型参考,***终尺寸以产品外形图为准;因公司技术改进,上述参数会有所变更,恕不另行通知,敬请谅解。

35kV级SZ11系列有载调压油浸式电力变压器技术参数

额定

容量

kVA

电压组合(kV)

联结组

标号

空载

损耗

(kW)

负载

损耗

(kW)

空载

电流

(%)

短路

阻抗

(%)

重量(kg)

外形尺寸

(长L×宽W×高H)

mm

轨距

(D)

mm

高压

低压

器身重

油重

总重

800

35

36.5

38.5

10

6.3

6

Yd11

1.39

10.40

1.0

6.5

1650

945

3450

2790×1220×2070

820/820

1000

1.65

12.80

1.0

1920

1050

3860

2830×1240×2090

1250

1.96

15.40

0.9

2085

1100

4360

2870×1310×2150

1600

2.39

18.40

0.85

2410

1230

4995

2875×1310×2320

2000

2.89

20.30

0.75

2720

1280

5460

2980×2080×2320

2500

3.44

21.70

0.75

3630

1500

6420

3060×2190×2430

1070/1070

3150

4.10

26.00

0.7

7

4030

1770

8360

3180×2240×2450

4000

4.95

30.70

0.7

4980

2150

9350

3270×2410×2540

5000

5.85

36.00

0.6

5900

2420

10960

3490×2480×2780

6300

7.02

38.70

0.6

7.5

7920

2950

14100

3710×2600×2965

1475/1475

8000

Ynd11

9.90

42.80

0.55

9400

3310

15800

3850×3680×3170

10000

11.68

50.60

0.55

10500

3960

18980

3960×2750×3250

12500

13.77

59.90

0.5

8

13590

5010

23140

4035×3980×3470

16000

16.80

72.80

0.5

16930

5980

27350

4140×3200×3600

20000

19.80

87.90

0.5

19240

7060

35600

4370×3580×4110

25000

23.50

104.00

0.4

23760

8600

41360

4710×4120×4250

2040/2040

31500

28.10

125.00

0.4

28400

10500

49100

5360×4570×4390

注1:高压可提供±3×2.5%或±4×2.5%调压范围。

注2:上述表格中所列的外形尺寸仅供设计选型参考,***终尺寸以产品外形图为准;因公司技术改进,上述参数会有所变更,恕不另行通知,敬请谅解
