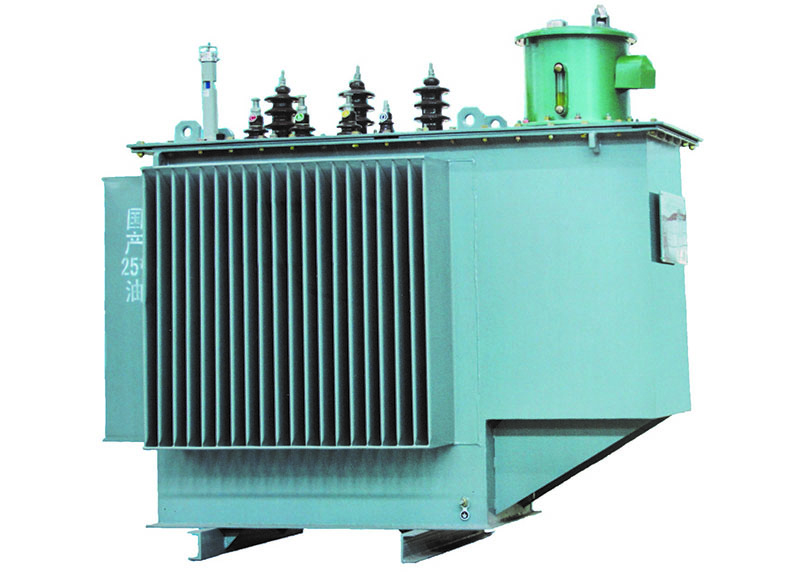

S13(11)系列有载调压调容变压器
适用范围
我国农村用电的特点:用电季节性强、负荷波动大、用电集中、年平均负载率低。在夏、秋两季农忙季节和春节期间,变压器大多处于满载或超载运行,变压器的故障率上升;而其余时间为用电淡季,其负荷主要是照明用电,此时负载率低,又出现了“大马拉小车”的现象,造成大量电能被白白浪费。另外,在城市住宅小区和常白班的企事业单位,白天和晚上用电负荷差异也较大。
有载调容调压配电变压器是一种具有大小两种额定容量,能根据用户所带负荷大小由控制器自动检测判断,并通过特制的有载调容调压开关,在变压器不停电的状态下,对变压器两种容量进行自动切换,实现对运行过程中变压器容量大小自动调整,从而实现两种额定容量运行方式自动转换的配电变压器。当电网电压发生变化时,同样通过该开关实现有载调压,保证二次电压的稳定。
执行标准
GB 6451-2008 《三相油浸式电力变压器技术参数和要求》
GB 1094.1 《电力变压器***部分 总则》
GB 1094.2 《电力变压器第二部分 温升》
GB 1094.3 《电力变压器第三部分 绝缘水平和绝缘试验》
GB 1094.5 《电力变压器第五部分 承受短路的能力》
JB/T 10778 《三相油浸式调容变压器》
JB/T 3837 《变压器类产品编号方法》
JB/T 501 《电力变压器试验导则》
产品特点
A. 有载调容,方便快捷
可以通过跟踪负载变化自动改变配电变压器额定输出容量,适时适量保证供电,使变压器的空载损耗比同型号配电变压器降低了约40~50%。可提高电网功率因数,降低配电网络中无功分量,减少网络损耗。
B. 有载调压,高质供电
当配电网电压发生变化时,无励磁调压方式往往出现调压不及时和工作量大等缺点,很难保证供电质量。有载调压通过控制器可随时监控,及时调压,使供电电压保持恒定,以提升供电质量,延长设备使用寿命。
C. 一体化开关,美观使用
有载调容调压开关为立式圆筒式结构;开关动、静触头紧固在绝缘筒上,切换过程中无卡死现象,接触电阻小;在开关顶部有玻璃观察口,能清楚的观察到开关的动作位置,开关与箱盖处有耐油密封圈,保证开关与变压器连接处不渗油及操作机构安全;开关具有手动和自动两种功能,通常设在自动状态。
D. ***节能,安全可靠
变压器铁芯采用优质取向冷轧硅钢片,不冲孔可保证与同规格S9产品相比,空载损耗降低30%,空载电流下降70%;绕组均采用圆筒式结构,冲击电压分布好,油道散热效率高。
E. 扩展功能(选配)
推荐与我公司低压无功补偿配电装置配合使用,以实现以下功能:
1. 精确微机保护功能:可实现精确过流、速断保护功能,保护定值连续可调并支持远程修改,过载、短路、
缺相、欠压、过压、缓变漏电、突变漏电等保护功能。解决了常规配电台区因保护不精确而越级跳闸或烧毁配变的问题。
2. “四遥”及远程售电功能:配合配电运行管理系统发送GPRS指令实现实时监测、查看和修改定值、无线远程停送电的“四遥”功能和预付费管理功能,解决了配电台区自动化控制的问题。
3. 精确化无功补偿:可实现30路极差1kVar精确化无功补偿,采用单片机智能可控硅过零投切、功耗小。

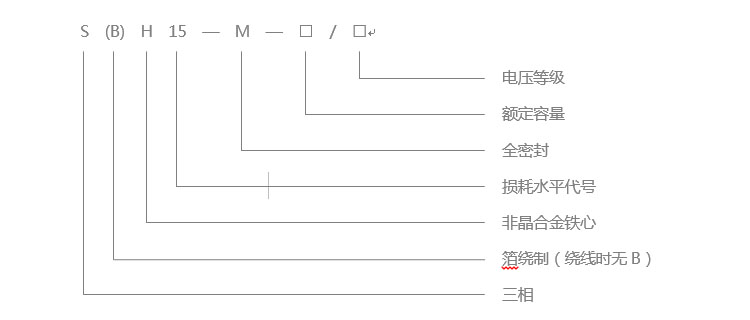

型号说明

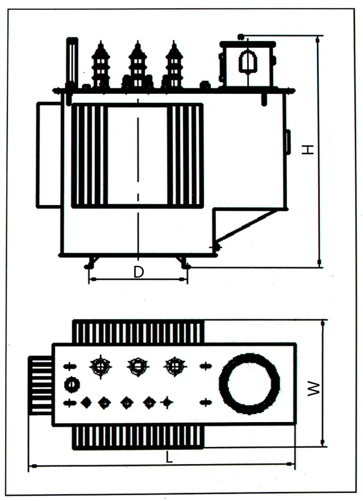

变压器外形尺寸
S11-ZT型有载调容调压变压器性能及结构参数
额定 容量 kVA | 电压组合 | 联结组 标号 | 空载 损耗 (W) | 负载 损耗 (W) | 空载 电流 (%) | 阻抗 电压 (%) | 总重 (kg) | 外形尺寸 (L×W×H) mm | 轨距 (D) mm | |
高压/ 低压 kV | 分接 范围 % | |||||||||
160(50) | 6/0.4 6.3/0.4 10/0.4 10.5/0.4 11/0.4 | ±2*2.5% | Dyn11 (Yyn0) | 280(130) | 2310(910) | 1.0(0.6) | 4.0(4.0) | 1320 | 1520×810×1520 | 550×550 |
200(63) | 340(150) | 2730(1090) | 0.9(0.5) | 1480 | 1550×830×1540 | 550×550 | ||||
250(80) | 400(180) | 3150(1300) | 0.7(0.4) | 1680 | 1590×860×1580 | 660×660 | ||||
315(100) | 480(200) | 3800(1500) | 0.6(0.3) | 1930 | 1620×880×1600 | 660×660 | ||||
400(125) | 570(240) | 4500(1890) | 0.6(0.3) | 2280 | 1740×920×1640 | 660×660 | ||||
500(160) | 680(280) | 5410(2310) | 0.5(0.2) | 2690 | 1800×970×1670 | 660×660 | ||||
630(200) | 810(340) | 6200(2730) | 0.4(0.2) | 4.5(4.0) | 3120 | 1910×1040×1720 | 820×820 |
额定 容量 kVA | 电压组合 | 联结组 标号 | 空载 损耗 (W) | 负载 损耗 (W) | 空载 电流 (%) | 阻抗 电压 (%) | 总重 (kg) | 外形尺寸 (L×W×H) mm | 轨距 (D) mm | |
高压/ 低压 kV | 分接 范围 % | |||||||||
160(50) | 6/0.4 6.3/0.4 10/0.4 10.5/0.4 11/0.4 | ±2*2.5% | Dyn11 (Yyn0) | 280(130) | 2310(910) | 1.0(0.6) | 4.0(4.0) | 1320 | 1520×810×1520 | 550×550 |
200(63) | 340(150) | 2730(1090) | 0.9(0.5) | 1480 | 1550×830×1540 | 550×550 | ||||
250(80) | 400(180) | 3150(1300) | 0.7(0.4) | 1680 | 1590×860×1580 | 660×660 | ||||
315(100) | 480(200) | 3800(1500) | 0.6(0.3) | 1930 | 1620×880×1600 | 660×660 | ||||
400(125) | 570(240) | 4500(1890) | 0.6(0.3) | 2280 | 1740×920×1640 | 660×660 | ||||
500(160) | 680(280) | 5410(2310) | 0.5(0.2) | 2690 | 1800×970×1670 | 660×660 | ||||
630(200) | 810(340) | 6200(2730) | 0.4(0.2) | 4.5(4.0) | 3120 | 1910×1040×1720 | 820×820 |
注:括号内为小容量参数
S13-M-ZT型有载调容变压器性能参数及外形
额定 容量 kVA | 电压组合 | 联结组 标号 | 空载 损耗 (W) | 负载 损耗 (W) | 空载 电流 (%) | 阻抗 电压 (%) | 总重 (kg) | 外形尺寸 (L×W×H) mm | 轨距 (D) mm | |
高压/ 低压 kV | 分接 范围 % | |||||||||
160(50) | 6/0.4 6.3/0.4 10/0.4 10.5/0.4 11/0.4 | ±2*2.5% | Dyn11 (Yyn0) | 200(100) | 2310(910) | 0.8(0.5) | 4.0(4.0) | 1360 | 1530×810×1520 | 550×550 |
200(63) | 240(110) | 2730(1090) | 0.7(0.5) | 1520 | 1560×830×1540 | 550×550 | ||||
250(80) | 290(130) | 3150(1300) | 0.7(0.4) | 1720 | 1590×860×1600 | 660×660 | ||||
315(100) | 340(150) | 3800(1500) | 0.5(0.3) | 1960 | 1660×880×1620 | 660×660 | ||||
400(125) | 410(170) | 4500(1890) | 0.5(0.3) | 2310 | 1760×920×1640 | 660×660 | ||||
500(160) | 480(200) | 5410(2310) | 0.4(0.2) | 2730 | 1830×970×1670 | 660×660 | ||||
630(200) | 570(240) | 6200(2730) | 0.4(0.2) | 4.5(4.0) | 3160 | 1940×1040×1750 | 820×820 |
注:括号内为小容量参数
综合经济性分析
以国网某节能公司S11型节能变压器为例:该变压器的负荷特点是一年内基本不停电,仅在夏秋两季农忙时节和春节期间接近满负荷运行(90天),其余时间的负荷为额定容量的30%。若将此批变压器改为相应规格的有载调容变压器,下面从年运行用节省量和投资回收年限两方面进行经济性分析:
年运行费用节省量:
变压器年运行费用可按如下公式推算:
Cy=[8600*(P0+0.05*Sn/100)+2200*(Pk+0.05*Uk*Sn/100)]*0.8
上式中,Cy为变压器年运行费用(元);P0为空载损耗(kW);Pk为负载损耗(kW);Sn为额定容量(kVA);Uk为短路阻抗百分数(%);0.8为电价(元/kW·h);8600、2200分别为变压器全年空载、等效满载(负载系数按0.25)小时数。将国际中相应P0,Pk及Uk值代入上式,可分别计算出S11型节能变压器及S11-ZT有载调容变压器的Cy,并计算出每年节省的电费△Cy如下表:
容量(kVA) | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
S11变压器Cy(元) | 5995 | 7200 | 8300 | 9995 | 11850 | 14200 | 16500 |
S11-ZT变Cy(元) | 3120 | 4150 | 5060 | 5850 | 7160 | 8610 | 10200 |
△Cy(元) | 2875 | 3050 | 3240 | 4145 | 4690 | 5590 | 6300 |
投资回收年限:
按照S11-ZT型有载调容变压器与普通S11型节能配电变压器的市场价格及每年节省电费的对比,现统计出不同容量下采用S11-ZT型有载调容变压器取代S11节能变压器的投资回收年限如下表所示:
静态投资回收年限 | 不同容量下静态投资回收年限 | ||||||
160(50) | 200(63) | 250(80) | 315(100) | 400(125) | 500(160) | 630(200) | |
S11-ZT与S11相比(年) | 4.1 | 4.6 | 4.4 | 4.0 | 3.3 | 3.0 | 2.8 |
从上表可见,采用S11-ZT型有载调容变压器代替S11节能型变压器其静态投资回收年限平均为4年左右,若采用S13-ZT型有载调容变压器其节能效果更好,投资回收年限更短。
